手元のVMで動くKubernetesクラスタにk3s serverをデプロイして、別のVMのk3s agentとでクラスタを組んでみた話。

k3sとは

k3sはRancherが開発しているKubernetesのディストリビューションの一つ。(オリジナルのKubernetesにソースレベルで手が入っているはずなので、フォークに近いかもしれない。) 主にIoTデバイスなどのエッジで動くことを目的として開発されているもの。

そのための大きな特徴が省リソース。 k3sは単一のバイナリだけで完結していて、その中にKubernetesを構成するkube-apiserver、kube-controller-manager、kube-scheduler、kube-proxy、kubelet、kubectlのほか、コンテナランタイムのcontainerd、runcやCNIプラグインのFlannelが詰まっていて、起動するプロセスが少なく、省メモリで動ける。 (メモリの最小要件は512MB。)

もう一つの大きな特徴が、etcdの代わりにSQLiteで動けること。 オリジナルのKubernetesは、3ノードとかのetcdクラスタを用意しておいて、そこにkube-apiserverをつないでリソースオブジェクトなどを永続化するのに対して、k3sはSQLiteを呼ぶだけなので、メモリ使用量が少なく、構築・運用も簡単。 k3sのバイナリにはetcdも組み込まれていて、etcdに切り替えてHA構成を組むこともできる。 別プロセスにはなるけど、PostgreSQLかMySQLかMariaDBを使うこともできる。

また、k3sのバイナリにはiptablesなどのOSコマンドも組み込まれていて、起動時にk3sのデータディレクトリに展開して使う形になっているので、ホストOSの前提条件が少なく、構築・運用が楽。

構築・運用という観点では、Air-Gapインストール (i.e. オフラインインストール)、アンインストール、サービス停止、バックアップ・リストア、自動アップグレードあたりが公式にカバーされているのもうれしい。

k3sのアーキテクチャ

k3sには大きくserverコマンドとagentコマンドがある。 serverでKubernetesのマスタコンポーネントを起動して、agentでノードコンポーネントを起動する感じ。

公式サイトのアーキテクチャダイアグラム: k3s-architecture

この図で、Tunnel Proxyというのはk3s独自のコンポーネント。 マニュアルには説明がないんだけど、Rancherブログとソースを見た感じでは、kube-apiserverからkubeletへの通信(e.g. kubectl logs、kubectl exec)のためのリバーストンネリングをしたり、KubernetesのAPIやk3sのAPIに対するロードバランシングをするものっぽい。 前者は、ファイアウォールとかNATによってkube-apiserverからkubeletへの通信が阻まれている環境でうれしい。 後者は、serverを複数動かしたとき、agentはそのなかのいずれか一つに接続したいんだけど、外付けのロードバランサ無しでつなげてうれしい。

ノードコンポーネントからkube-apiserverに通信するとき、kube-apiserverがバインドしたポートじゃなくて、Tunnel Proxyがバインドしたポートにつなぐ形になるので、k3sクラスタ構築時に注意する必要がある。

今回構築したい構成

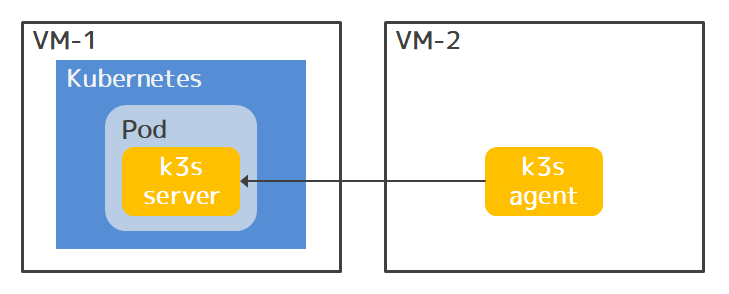

k3sは、k3s serverというコマンドを実行するだけでagentも起動してクラスタを構成し、CoreDNSとかのインフラ的Podもデプロイしてくれて手軽に使えるんだけど、今回は以下のような構成でserverをKubernetes上で動かし、agentを別のホストで動かすというのをやりたい。


この構成は、Kubernetesの特定のワークロードだけ特定のノード(上の図で言うとVM-2)で動かしたいような用途を想定したもの。 そういうワークロードを、Kubernetesの代わりにk3sにデプロイすることで、k3sの方のノードで動かせる。

単にPodを動かすノードを指定したいならNode Affinityでもいいんだけど、セキュリティなどの都合上、そのノードをKubernetesクラスタにはjoinさせたくなかったり、KubernetesのAPIをそのノードのネットワークにさらしたくなかったりするとき、Podで隔離したk3s serverをそのノード用に使えるという点が上記構成のポイント。

例えば、AWSのEKSでKubernetesクラスタを運用していて、オンプレのマシンで動かしたいPodがある場合、上記構成ならEKSのAPIをさらさなくても実現できる。

構築環境

ノートPCでVMWare PlayerでCentOS 7.9のVMを二つ作って、一方のVMに手製のAnsible Playbookを使って1ノードのKubernetesクラスタを構築した。

Kubernetesのバージョンは1.21.2。

それぞれのVMはホストネットワークにブリッジ接続していて、互いに疎通がある。

k3sコンテナイメージ

k3s serverをKubernetesにデプロイするにはなにはともあれk3sのコンテナイメージが要るが、k3s公式のものはagent用っぽいので自分で作ってDocker Hubに上げておいた。 イメージ名はkaitoy/k3s:1.21.2。 (無料ユーザなのでそのうち消えるかも。)

Dockerfileは以下の内容。

FROM alpine:3.14 as k3s

RUN wget https://github.com/k3s-io/k3s/releases/download/v1.21.2%2Bk3s1/k3s -O /usr/local/bin/k3s \
    && \
    chmod +x /usr/local/bin/k3s

FROM scratch

COPY --from=k3s /usr/local/bin/k3s /k3s

EXPOSE 6443

ENTRYPOINT ["/k3s"]
CMD ["server", "--disable-agent", "--disable-cloud-controller", "-d", "/var/lib/rancher/k3s"]

k3sのGitHub Releasesからk3sのバイナリをダウンロードして、scratchのルートに置いただけ。 これだけでk3s serverは動く。

前述のようにk3sは起動するときにOSコマンドをデータディレクトリに展開するんだけど、そのなかにlsとかpsとかcatとかが含まれるので、scratchベースであってもそれらのコマンドを使ってコンテナ内の様子を見られるのが地味に便利。

k3sが展開するコマンドはbuildrootベースのもの。 以下に全コマンドのリストを張っておく。(パス半ばのハッシュ値みたいな部分はk3sのバージョンによって違うかも。毎回の起動で変わるわけではない。)

k3s serverをKubernetesにデプロイ

k3s serverをデプロイするKubernetesマニフェストは以下。 k3s serverのポートはNodePortで公開している。 データの永続化は気にしてない。

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: k3s
  labels:
    app: k3s
spec:
  replicas: 1
  selector:
    matchLabels:
      app: k3s
  template:
    metadata:
      labels:
        app: k3s
    spec:
      containers:
      - name: k3s
        image: kaitoy/k3s:1.21.2
        command:
        - /k3s
        args:
        - server
        - --disable-agent
        - --disable-cloud-controller
        - --node-external-ip
        - 192.168.1.200
        - --https-listen-port
        - "30443"
        ports:
        - containerPort: 30443
---
apiVersion: v1
kind: Service
metadata:
  name: k3s
spec:
  type: NodePort
  selector:
    app: k3s
  ports:
  - port: 30443
    targetPort: 30443
    nodePort: 30443

肝はDeploymentのargsでk3s serverコマンドに渡しているオプション。 まず--disable-agentについて。

k3s serverコマンドは、その名に反して、デフォルトではagentも起動してインフラ系Podまでデプロイする動きをする。 今回はagentは別のVMで動かしたいし、Pod内でagentが起動してもどうせ機能しないので起動しないでほしい。 ので--disable-agentを付けているが、実は隠しオプション。なぜ?

--disable-cloud-controllerは、クラウドじゃないのでcloud-controller要らないから付けてるけど、たぶん付けなくてもcloud-controllerは起動しないような気がする。

--node-external-ipで指定しているIPアドレスは、KubernetesのホストVMのIPアドレスで、k3s server(正確にはその中のkube-apiserver)がAPIのクライアントにadvertiseするIPアドレスとして使われるもの。 もう少し具体的に言うと、k3sクラスタのdefaultネームスペースのkubernetesサービスのEndpointになるIPアドレス。 指定しないとk3sのPodに割り当てられたクラスタIPになってしまうんだけど、k3s agentはkubernetesサービスのEndpointをメインの接続先にするように動くので、NodePortで公開するポートに対応するIPアドレス(i.e. ノードの外部IPアドレス)を指定しておかないとまずい。

--https-listen-portもk3s serverがadvertiseするポートなので、NodePortで公開するポートと同じになるように指定している。 k3s serverのポート(i.e. kube-apiserverのポート)はデフォルトでは6443なんだけど、そのポートはホストのKubernetesのkube-apiserverが使っているので変える必要があって30443にした。


このマニフェストをapplyすると、k3s serverが起動し、ホストVMのポート30443でアクセスできるようになる。

[root@vm-1 ~]# kubectl apply -f k3s.yaml
deployment.apps/k3s created
service/k3s created
[root@vm-1 ~]# kubectl get po
NAME                   READY   STATUS    RESTARTS   AGE
k3s-57d95d5c47-7p4s8   1/1     Running   0          25s
[root@vm-1 ~]# curl -k https://192.168.1.200:30443
{
  "kind": "Status",
  "apiVersion": "v1",
  "metadata": {

  },
  "status": "Failure",
  "message": "Unauthorized",
  "reason": "Unauthorized",
  "code": 401
}

ノードトークンの取得

k3s serverにk3s agentをjoinさせるには、serverからノードトークンを取得しておく必要がある。 (多分Kubernetesのブートストラップトークンのようなもの。) デフォルトでは、ノードトークンはserverのデータディレクトリの/var/lib/rancher/k3s/server/node-tokenに書かれているので、catしてやれば見れる。

[root@vm-1 ~]# kubectl get po
NAME                   READY   STATUS    RESTARTS   AGE
k3s-57d95d5c47-v5bnh   1/1     Running   0          8h
[root@vm-1 ~]# kubectl exec -it k3s-57d95d5c47-v5bnh -- /var/lib/rancher/k3s/data/57d64d4b123cea8e276484f00ab3dfa7178a00a35368aa6b43df3e3bd8ce032d/bin/cat /var/lib/rancher/k3s/server/node-token
K1084e50461f4838e53746168882e59ad0db873c6b55ea1ef24521fa6022c2c2684::server:5d0fbc7644d4854c984f03a40a8f4d8a

ノードトークンはserverの起動オプション(--agent-token)で指定もできるっぽいので、実運用ならそれかも。

k3s agentの起動とk3s serverへの登録

k3s agentは、Kubernetesが入ってないほうのVMで直接起動する。

起動する前に、agentがserverと通信するポートを開ける必要があるけど、面倒なのでfirewalldを止めておく。

[root@vm-2 ~]# systemctl disable firewalld --now

また、SELinuxも無効にしておく。(公式が指定しているrpmパッケージを入れれば有効でも動くはずだけど。)

[root@vm-2 ~]# setenforce 0
[root@vm-2 ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/ /etc/selinux/config

あとはインストールスクリプトをダウンロードして、環境変数でk3s serverのURLとノードトークンとかを指定して実行してやればいい。

[root@vm-2 ~]# curl -sSL https://get.k3s.io/ -o install.sh
[root@vm-2 ~]# chmod +x install.sh
[root@vm-2 ~]# export INSTALL_K3S_SKIP_SELINUX_RPM=true
[root@vm-2 ~]# export INSTALL_K3S_SELINUX_WARN=true
[root@vm-2 ~]# export K3S_URL=https://192.168.1.200:30443
[root@vm-2 ~]# export K3S_TOKEN=K1084e50461f4838e53746168882e59ad0db873c6b55ea1ef24521fa6022c2c2684::server:5d0fbc7644d4854c984f03a40a8f4d8a
[root@vm-2 ~]# ./install.sh
[INFO]  Finding release for channel stable
[INFO]  Using v1.21.3+k3s1 as release
[INFO]  Downloading hash https://github.com/k3s-io/k3s/releases/download/v1.21.3+k3s1/sha256sum-amd64.txt
[INFO]  Downloading binary https://github.com/k3s-io/k3s/releases/download/v1.21.3+k3s1/k3s
[INFO]  Verifying binary download
[INFO]  Installing k3s to /usr/local/bin/k3s
[INFO]  Skipping installation of SELinux RPM
[WARN]  Failed to find the k3s-selinux policy, please install:
    yum install -y container-selinux selinux-policy-base
    yum install -y https://rpm.rancher.io/k3s/stable/common/centos/7/noarch/k3s-selinux-0.2-1.el7_8.noarch.rpm

[INFO]  Creating /usr/local/bin/kubectl symlink to k3s
[INFO]  Creating /usr/local/bin/crictl symlink to k3s
[INFO]  Creating /usr/local/bin/ctr symlink to k3s
[INFO]  Creating killall script /usr/local/bin/k3s-killall.sh
[INFO]  Creating uninstall script /usr/local/bin/k3s-agent-uninstall.sh
[INFO]  env: Creating environment file /etc/systemd/system/k3s-agent.service.env
[INFO]  systemd: Creating service file /etc/systemd/system/k3s-agent.service
[INFO]  systemd: Enabling k3s-agent unit
Created symlink from /etc/systemd/system/multi-user.target.wants/k3s-agent.service to /etc/systemd/system/k3s-agent.service.
[INFO]  systemd: Starting k3s-agent

上記インストールログを見ても分かる通り、インストールスクリプトは以下をしてくれる。

  • k3sバイナリのダウンロード。
  • 停止スクリプトの生成。
  • アンインストールスクリプトの生成。
  • k3s agentを起動するためのsystemdのユニットファイルを生成。
  • k3s agentサービスの有効化、起動。

起動完了すると、k3s serverにノードとして登録され、インフラ系Podを起動する。

[root@vm-1 ~]# kubectl  exec -it k3s-57d95d5c47-v5bnh -- /k3s kubectl get node
NAME         STATUS   ROLES    AGE     VERSION
vm-2.local   Ready    <none>   4m38s   v1.21.3+k3s1
[root@vm-1 ~]# kubectl  exec -it k3s-57d95d5c47-v5bnh -- /k3s kubectl get po -A
NAMESPACE     NAME                                      READY   STATUS      RESTARTS   AGE
kube-system   metrics-server-86cbb8457f-gcshq           1/1     Running     0          9h
kube-system   local-path-provisioner-5ff76fc89d-smkvb   1/1     Running     0          9h
kube-system   coredns-7448499f4d-fs7sq                  1/1     Running     0          9h
kube-system   helm-install-traefik-crd-pgzkk            0/1     Completed   0          9h
kube-system   helm-install-traefik-tbgz7                0/1     Completed   1          9h
kube-system   svclb-traefik-vtrtg                       2/2     Running     0          18m
kube-system   traefik-97b44b794-6wvqt                   1/1     Running     0          18m

k3s agentのアンインストール

アンインストールが公式にサポートされているのがKubernetesにないk3sの特徴なので、アンインストールもしてみる。

アンインストールは、インストール時に生成されたアンインストールスクリプトを実行するだけでいい。

[root@vm-2 ~]# k3s-agent-uninstall.sh

スクリプトを見ると、バイナリやデータディレクトリやサービスユニットファイルを削除するだけでなくて、コンテナプロセスのkill、コンテナのファイルシステムのアンマウント、/run/にある各種ステートディレクトリの削除、CNIプラグインが作る仮想ネットワークブリッジの削除、iptables設定の復元なんかもやってくれて、なかなか手が込んでいる。

但し、k3s serverからノードの削除をしてくれるわけではないので、それは別途手動でやる必要がある。
